Шкафы управления для прессов гидравлических
- ШКАФЫ УПРАВЛЕНИЯ ДЛЯ ГИДРАВЛИЧЕСКИХ ПРЕССОВ
ООО "КОМЕД" предлагает типовой шкаф управления собственной разработки для прессов гидравлических. Шкаф создан на базе программируемых реле Овен ПР (среда программирования Owen Logic). Система управления может быть выполнена с применением контроллеров разных производителей. Использование современных контроллеров и операторских панелей позволяет делать настройку системы в более удобной форме.
Позвонить сейчас
+7(927)534-60-60Шкафы управления для гидравлических прессов
Типовой шкаф управления собственной разработки, предназначенный для управления прессами гидравлическими. Выполнен на базе программируемых реле Овен ПР (среда программирования Owen Logic).Возможности программируемого реле позволяют реализовывать гибкое управление гидросистемой.
Пример исполнения шкафа управления с сенсорной панелью

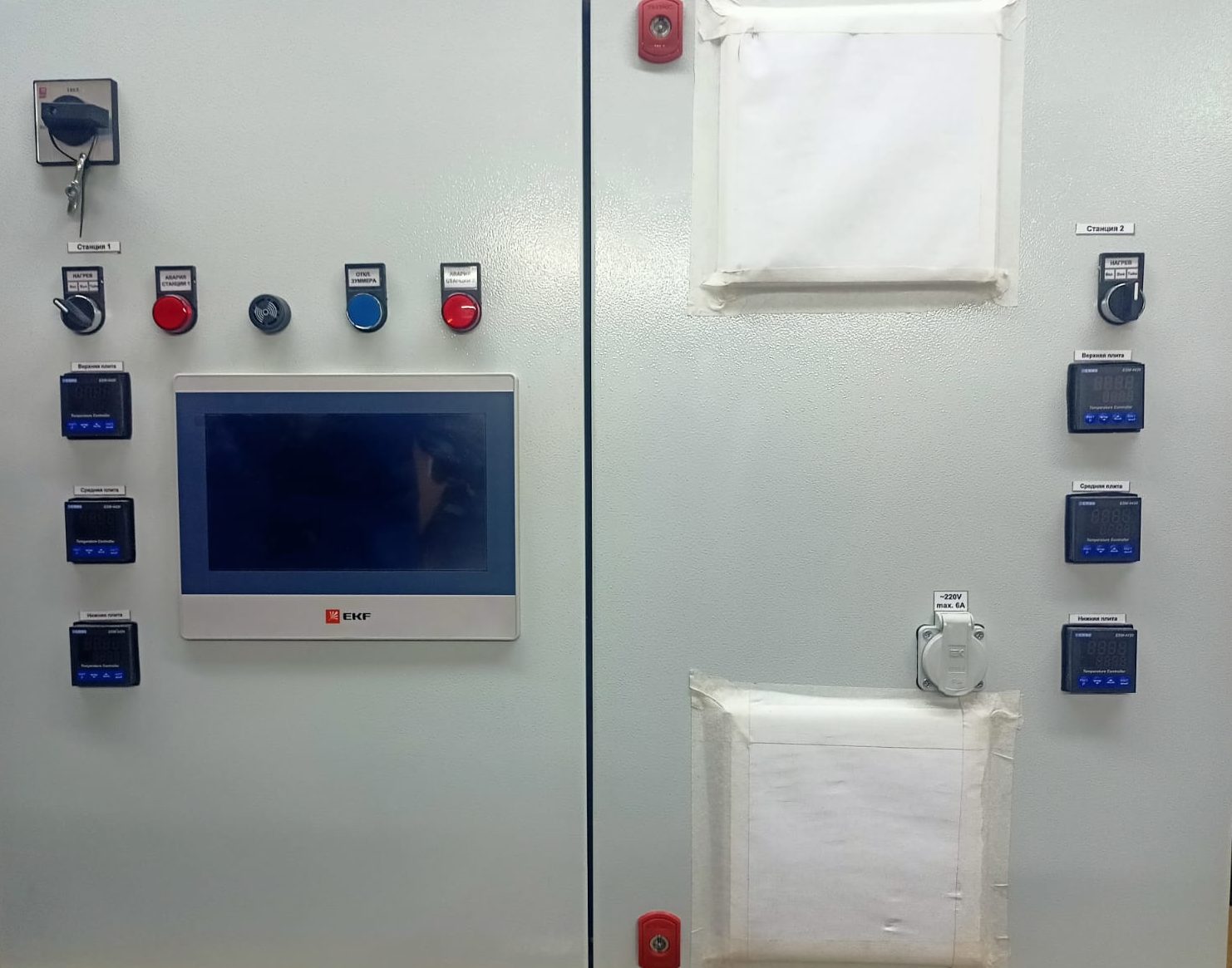

Шкаф управления прессом с сенсорной панелью
Шкаф управления прессом (устройство внутри шкафа)
Устройство шкафа управления прессомБазовый функционал такой системы включает в себя:
- настраиваемое время выдержки под давлением (до 10 часов)
- настраиваемое рабочее и минимальное (для запуска подкачки) давление
- настраиваемые автоматические подпрессовки (количество, выдержки, степень раскрытия, режим раскрытия)
- корректировки по давлению
- ручной или автоматический режимы работы
- аварийное отключение всех механизмов
- защита насоса и цепей управления от перегрузок и коротких замыканий
Система управления может быть выполнена с применением контроллеров:
- Овен СПК, ПЛК200, ПЛК210 (среда программирования Codesys 3.5)
- Delta (среда программирования ISPSoft)
- операторских панелей Овен, Elhart. Контроллер Овен СПК имеет собственный сенсорный экран и не требует применения дополнительных
Использование более продвинутых контроллеров и операторских панелей позволяет реализовать настройку системы в более удобной форме:
- ведение архивов
- выдача аварийных сообщений в различных формах
- ведение журналов сообщений
- сохранение наборов настроек
- многоуровневый парольный доступ
- передача данных на верхний уровень автоматизации
Возможна реализация дополнительных функций:
- переключение между быстрым ходом и главным цилиндром с использованием вспомогательного датчика давления. Позволяет избежать настройки датчиков под разную высоту форм. К минусам относится большое ударное усилие в момент смыкания плит, а также необходимость предусматривать дополнительную защиту вспомогательного датчика давления
- изменяемая скорость перемещения гидроцилиндров (быстро-медленно). Требуется наличие в гидросистеме перепускного клапана
- управление дополнительными механизмами (разгрузчики, вентиляторы, насосы охлаждения, вакуумные насосы и др.)
- дооборудование дополнительными защитными и управляющими устройствами
- нестандартный алгоритм работы
Характеристики
| Мощность электродвигателя насоса: | 3 — 7,5 кВт |
| Тип электропитания | 3 фазы, 380В |
| Количество управляемых гидроцилиндров, клапанов | Количество управляемых гидроцилиндров, клапанов: до 4 (стандарт), в системах с дополнительными устройствами количество может быть больше |
| Рабочее давление | Зависит от характеристик гидросистемы |
| Тип датчиков положения плит и гидроцилиндров | Механические; индуктивные PNP для ПР, для других контроллеров возможно применение датчиков типа NPN. Питание датчиков 24VDC |
